Painel de CGNAT
Sessões, traduções, portas e a ocupação de cada pool, com o tráfego e os alarmes do equipamento.
- Onde fica
- Menu lateral › Operacional › Monitoramento de Equipamentos › escolha um CGNAT
- Quem acessa
- Todos os perfis, nos equipamentos liberados para a pessoa. O que cada um pode alterar depende do perfil.
O que a tela mostra
- Abas: Visão Geral, Traduções NAT, Pools de IP, Portas, Tráfego, IPv4 / IPv6, Sessões, Usuários (IP interno), Alarmes, Eventos, Configuração, Logs, Histórico, Redundância e Operação.
- Indicadores: sessões ativas, traduções por segundo, portas em uso, ocupação do pool principal e do secundário, tráfego dos clientes e tráfego para a internet.
- Gráficos de sessões e de tráfego nas últimas 24 horas.
- Tabela de pools: bloco, tipo, total de IPs, portas por IP, total de portas, em uso, livres, utilização e previsão.
- Aba Pools de IP: a ocupação do plano inteiro, quantos endereços sobram, IPs públicos, assinantes por IP e portas por assinante.
- Alarmes e eventos recentes, incluindo interface perto do limite e mudança de configuração, e a saúde do equipamento.
Portas por IP público, sessões por IP interno e destinos só aparecem quando o equipamento exporta esse dado. Sem ele, o bloco mostra o motivo.
A tela, parte por parte

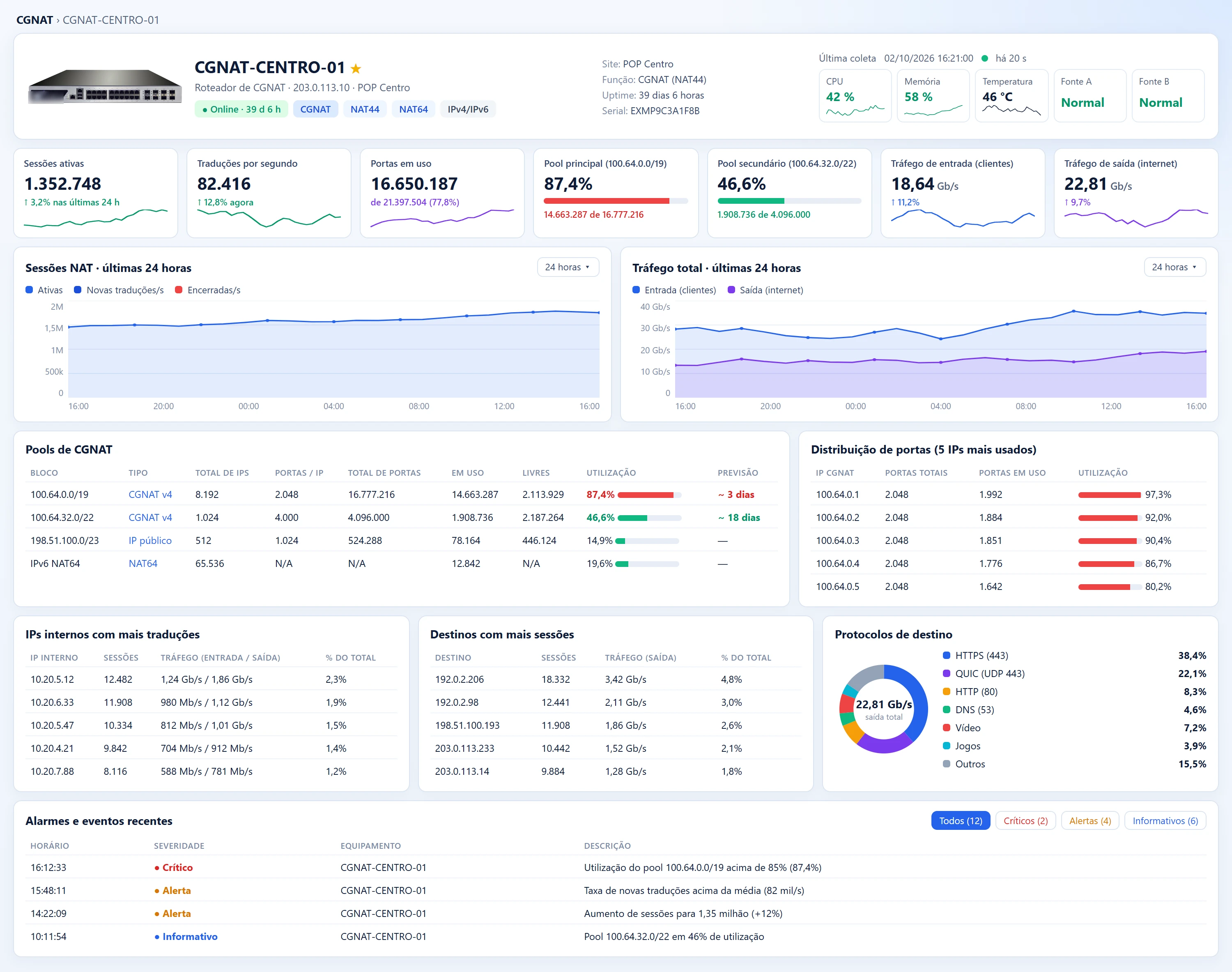

O painel inteiro
Sessões, portas, a ocupação de cada pool, o tráfego e os alarmes do equipamento.
Passo a passo
