Aba Parque do NOC

Indicadores do parque, confiança dos dados, servidores e serviços, cartões de rede e a tabela de todos os equipamentos com os alertas.

A aba Parque responde "como está cada servidor, cada rede e cada equipamento". Ela desce do mais amplo ao mais fino: indicadores, confiança dos dados, servidores, redes e, por fim, a tabela de todos os equipamentos. Ela respeita o filtro de redes do topo do NOC.

Os indicadores

Confiança dos dados

Antes de perguntar se o número está bom, a tela pergunta se dá para acreditar nele. Uma rede que parou de mandar há três horas mostra ONUs "no ar" que são a foto de três horas atrás. Para cada rede, o bloco mostra há quanto tempo houve contato, quantos equipamentos estão medindo e o motivo do nível.

O frescor é medido por três sinais: o contato da rede (a federação, para filial; o teste de alcance, para a rede da matriz), a idade da última medição de cada equipamento e os equipamentos cadastrados que não mandam medição nenhuma. O limite é de 30 minutos porque a federação pode levar quase 20 minutos entre dois envios normais.

Servidores e serviços do sistema

• O cartão da matriz é medido por inteiro: CPU (com a espera por disco, iowait), memória, swap e disco da raiz (com o uso de inodes), e o gráfico de 24 horas de CPU, memória ou swap.
• Swap tem limite mais baixo que memória: âmbar a partir de 50% e vermelho a partir de 80%. Memória alta é normal num servidor com cache; swap alto é o sistema já sem memória física.
• Serviços do sistema: verde é serviço contínuo no ar; cinza é tarefa agendada que terminou bem e aguarda o próximo horário, ou a instância reserva de uma atualização sem parada; vermelho é serviço parado quando devia estar rodando, ou com falha. "↻N" mostra reinícios.
• Ao lado: uso das conexões do banco, consultas lentas e o tráfego de rede da máquina.
• Cada filial mostra o último contato, os equipamentos, as ONUs, a versão do sistema, quantas atualizações está atrás e a situação da atualização. Filial calada há mais de 30 minutos fica vermelha.
• CPU, memória e disco das filiais ainda não chegam à matriz, e o cartão da filial diz isso escrito, em vez de mostrar zero.

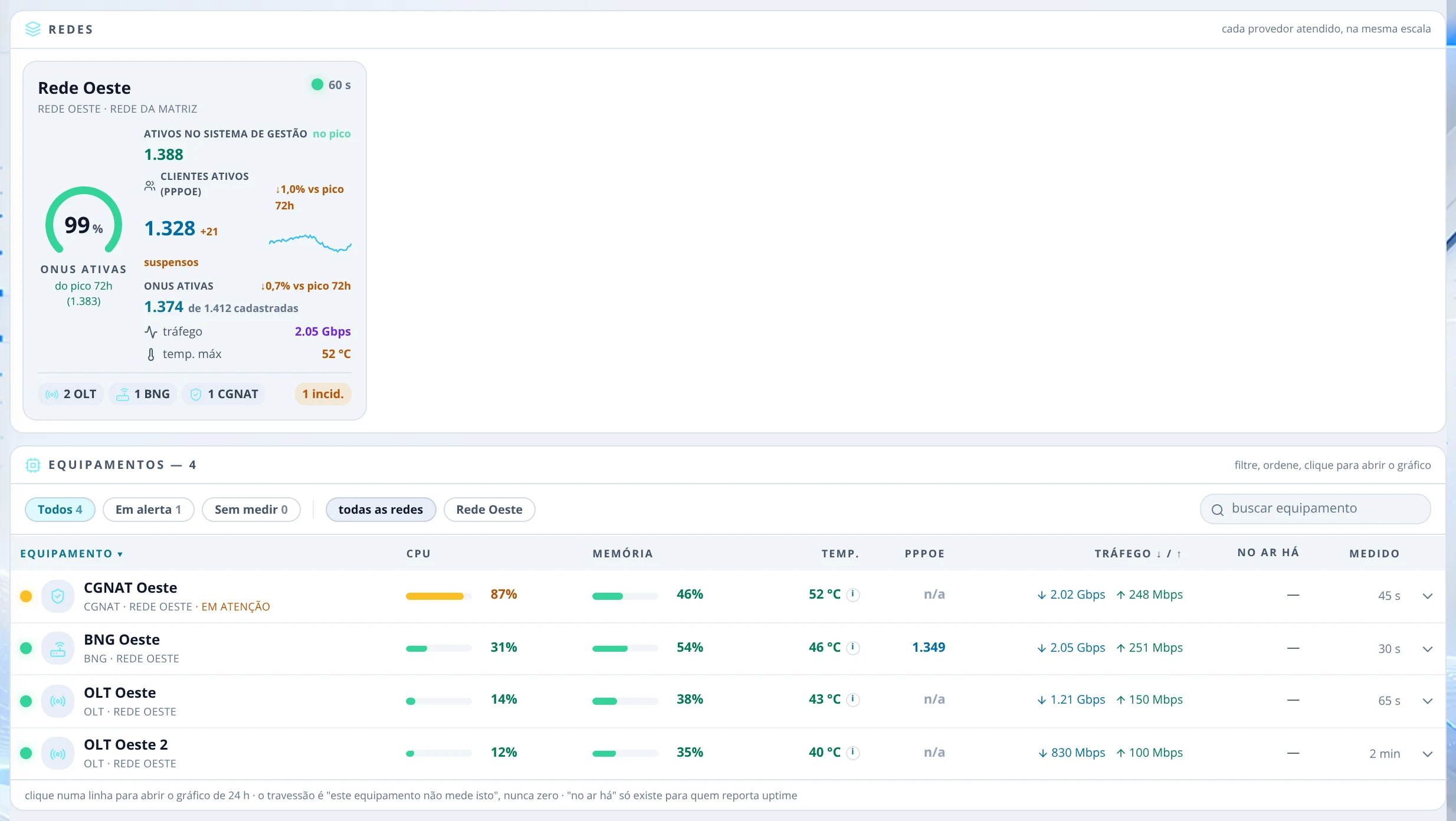

Cartões de rede

• O medidor "ONUs ativas" compara as ONUs ativas agora (no ar e com potência lida) com o pico das últimas 72 horas. Assim ele cai quando cliente cai, e não por causa de ONUs que nunca estiveram ativas.
• Três números de cliente, cada um com a queda contra o pico de 72 horas: ativos no sistema de gestão, clientes ativos em PPPoE e ONUs ativas sobre as cadastradas. "No pico" quando a diferença é menor que 0,5%, âmbar abaixo de 3%, vermelho a partir de 3%. Enquanto o histórico não completa 72 horas, o selo diz desde quando o pico está sendo medido.
• Assinante suspenso continua autenticado na faixa de bloqueio do concentrador: ele sai do número de clientes ativos e aparece ao lado, como "+N suspensos".
• Quando o sistema de gestão fica na filial, o número aparece como "fora da matriz". Sem sistema de gestão vinculado, aparece "sem sistema vinculado".
• Tráfego da interface mais carregada e a temperatura máxima da rede (âmbar a partir de 45 °C, vermelho a partir de 55 °C).
• No rodapé, a quantidade de equipamentos por tipo, as sessões BGP e os incidentes abertos (vermelho quando há crítico).
• Filial ainda sem empresa vinculada e sem planta espelhada aparece como "sem empresa · filial", com travessões e "sem ONU": ela existe na federação, mas ainda não tem o que contar.

A tabela de equipamentos

• Filtros: Todos, Em alerta e Sem medir, por rede, e a busca por nome.
• Clique no cabeçalho para ordenar. Clique numa linha para abrir o gráfico de 24 horas de CPU, memória, temperatura ou PPPoE; o botão de uma medida que o equipamento não tem fica apagado.
• CPU fica âmbar a partir de 75% e vermelha a partir de 90%. Memória, a partir de 80% e 92%. Temperatura, a partir de 55 °C e 65 °C; o "i" mostra o limite do fabricante, quando ele informa.
• PPPoE: "n/a" é equipamento que não é concentrador, e por isso não tem sessão para contar; travessão é concentrador que ainda não mandou a contagem.
• "No ar há" é o tempo desde o último reinício, e só existe para quem informa esse tempo. "Medido" é a idade da última medição.

O travessão quer dizer "este equipamento não mede isto", nunca zero.

Linhas em alerta na tabela

Na ordem padrão, as linhas vermelhas vêm primeiro, depois as amarelas e depois as verdes, cada grupo por nome. O limite de temperatura é o limite operacional de 65 °C, igual para todos os equipamentos; o limite do próprio fabricante, quando ele informa, aparece no "i" ao lado da temperatura.

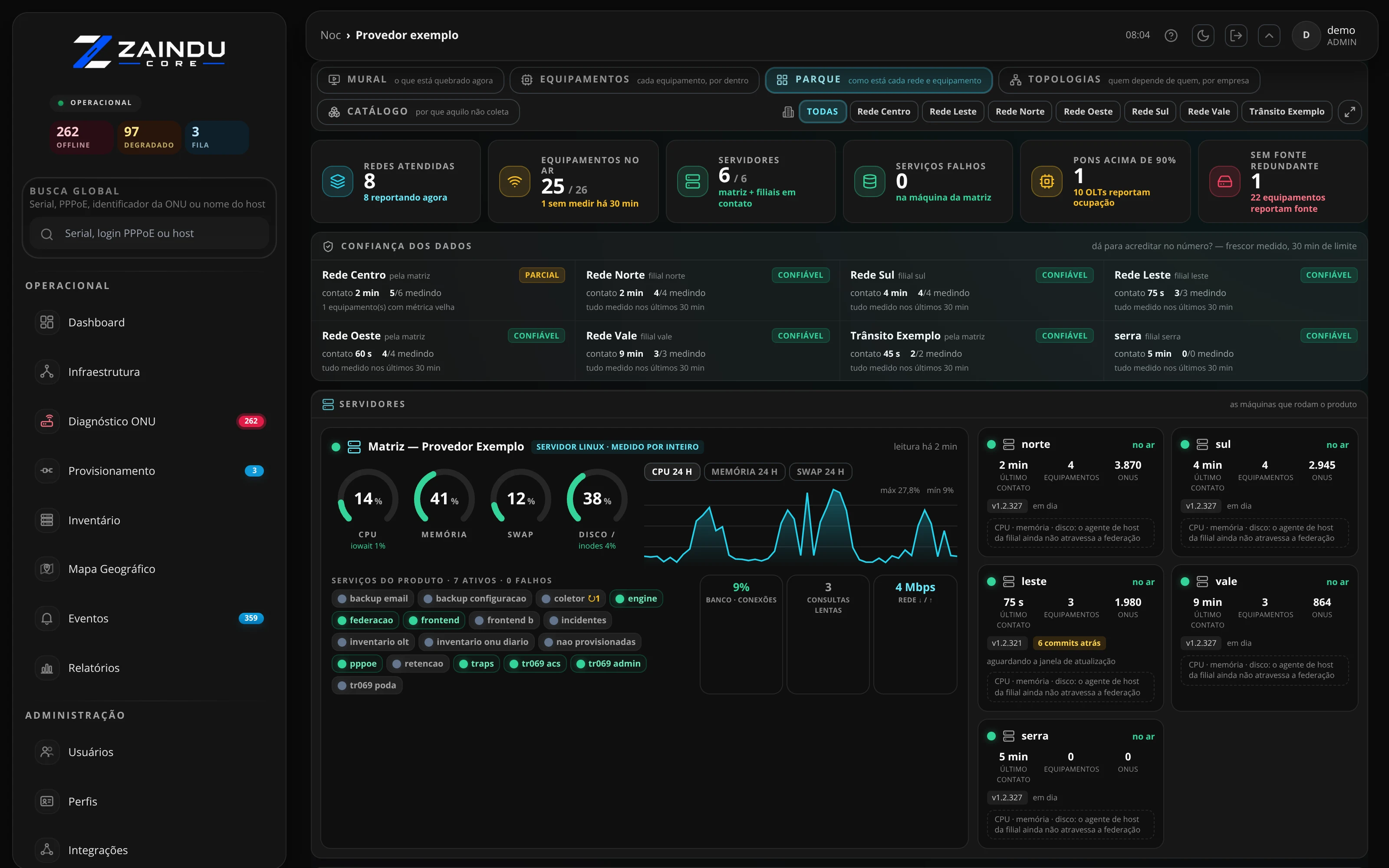

Tema claro e escuro

O NOC segue o tema escolhido no botão de tema do cabeçalho do sistema: claro, escuro ou as variações de cor. A tela inteira muda junto com o menu, e a escolha fica guardada neste navegador. Para o monitor que fica ligado o dia inteiro, o tema escuro cansa menos a vista.
