Como ler o painel NOC

Indicadores, cartões por rede, mapa, prioridades P0 a P3, o que fazer agora e quanto a equipe demora: como ler o mural do NOC.

O NOC é a tela feita para ficar aberta no monitor da operação. Ela junta, numa leitura só, todas as redes que a sua empresa atende: as redes monitoradas direto pela instalação principal e as filiais que mandam o retrato delas pela federação. É exclusiva dos administradores da empresa que opera a instalação principal. Numa instalação de filial ela não aparece, porque lá não existe a visão de todas as redes.

• Mural: o que está quebrado agora. É a aba deste artigo.
• Equipamentos: cada equipamento por dentro, em cartões. Veja o artigo "Aba Equipamentos do NOC".
• Parque: servidores, redes e a tabela de todos os equipamentos. Veja o artigo "Aba Parque do NOC".
• Topologias: quem depende de quem, por empresa.
• Catálogo: por que um equipamento não coleta.

A aba escolhida fica guardada neste navegador. O botão de tela cheia, no canto das abas, mostra só o NOC, sem o menu do sistema: é o modo para o telão. A tecla Esc sai.

De onde vêm os números

• A tela inteira lê uma vez só o panorama das redes e os incidentes não resolvidos, e todos os painéis usam essa mesma leitura. Assim o mural não mostra uma coisa num canto e outra no canto ao lado.
• A leitura se repete a cada 30 segundos. Com o canal de eventos ligado, o cabeçalho mostra "ao vivo" e uma mudança aparece em cerca de 5 segundos. Sem o canal, aparece "a cada 30 s".
• Falha de leitura aparece escrita, como "sem leitura de panorama". Ela nunca vira zero nem tela verde.
• Valor que não foi medido aparece como travessão. Travessão quer dizer "não medido", e zero quer dizer "medido e deu zero".

O cabeçalho

O selo de estado mostra um de três níveis e o primeiro motivo. Passe o mouse para ver todos os motivos. O estado sai de regras fixas, sem nota inventada:

Ao lado, "N de M redes reportando" conta as redes que fizeram contato na última hora, e o horário diz quando foi a última leitura.

Os grandes números

Não existe um medidor do tráfego total da rede inteira. O throughput é a soma do enlace principal de cada POP, e o próprio rótulo diz isso. Ele depende dos enlaces e POPs estarem cadastrados; a rede própria da operadora fica fora da soma para o mesmo tráfego não ser contado duas vezes.

A faixa de indicadores

A variação em 24 horas compara o mesmo equipamento agora e 24 horas atrás, par a par. Equipamento que não tinha leitura há 24 horas fica fora da comparação, em vez de puxar o número para cima ou para baixo.

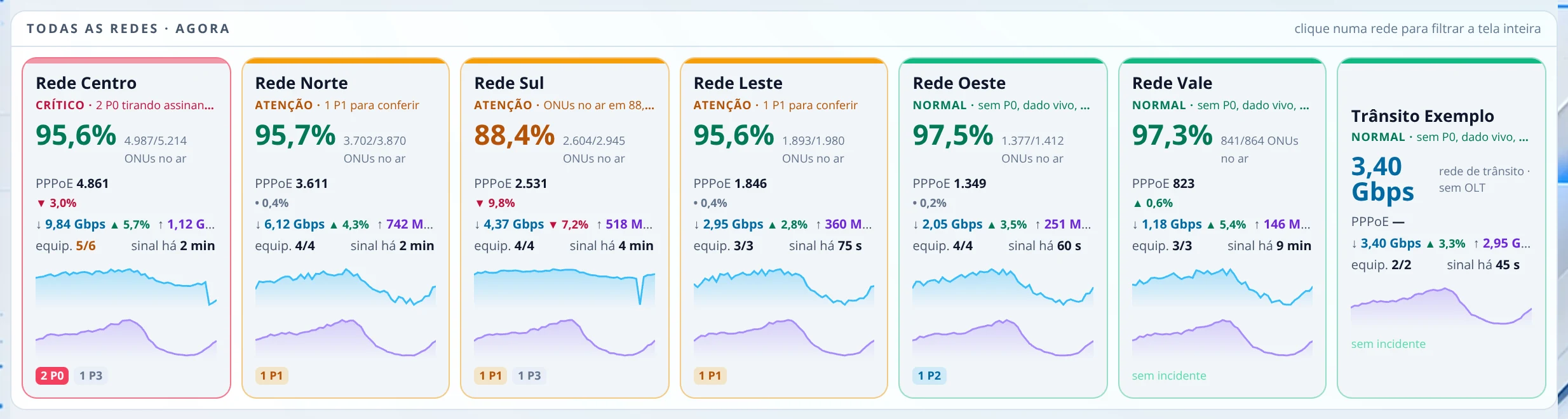

Todas as redes · agora

Cada cartão é uma empresa atendida. Quando a mesma empresa chega por duas fontes (parte monitorada pela matriz, parte por uma filial), as duas viram um cartão só. A faixa colorida no alto e o rótulo seguem as mesmas regras do cabeçalho, aplicadas à rede: crítico, sem dado vivo, atenção ou normal. Os cartões vêm nessa ordem e, dentro de cada estado, pela quantidade de ONUs.

Rede de trânsito, sem OLT, não tem ONU para contar. O cartão dela mostra o tráfego como número principal e escreve "rede de trânsito · sem OLT". Se ela não tem concentrador cadastrado, PPPoE aparece como travessão. O mesmo vale para uma filial que ainda não federou a planta: ela aparece e diz por quê, em vez de sumir.

Filtrar por rede

• Clique num cartão, ou use os botões com o nome das empresas ao lado das abas. O filtro vale para a tela inteira e para as outras abas.
• Dá para somar várias empresas ao filtro para comparar. "Todas" ou o X limpam.
• O filtro vai para o endereço da página: colar o link abre a mesma visão, e atualizar a página não perde o filtro.
• Incidente cuja empresa não pôde ser identificada fica fora de um filtro parcial, e a barra diz quantos ficaram de fora.

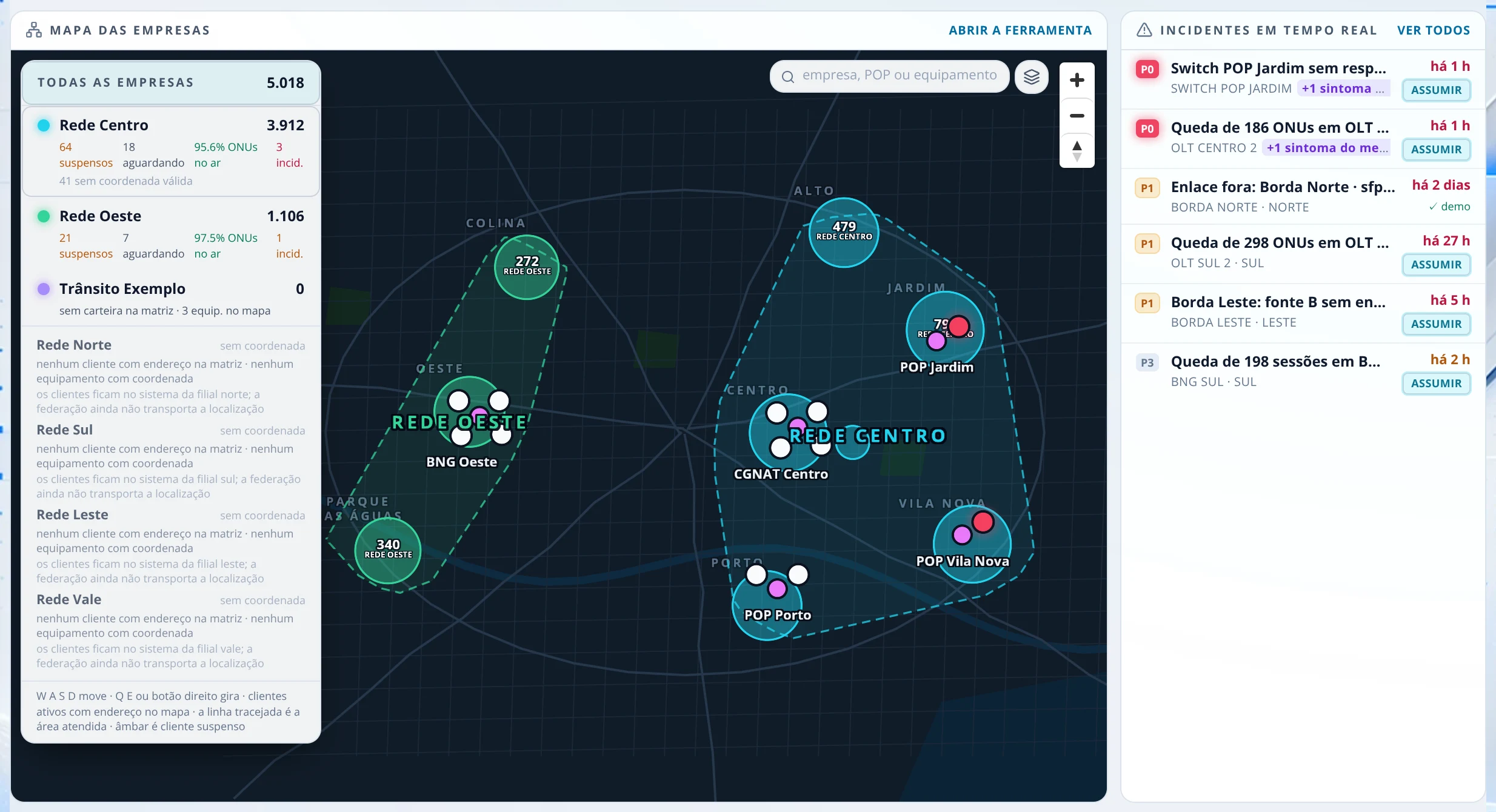

Mapa das empresas e incidentes em tempo real

• Cor é empresa, e a mesma cor aparece no painel à esquerda. A cor é fixa por empresa, para não trocar sozinha entre uma atualização e outra.
• A linha tracejada é a área atendida, desenhada a partir dos próprios clientes. Os 3% mais distantes do centro ficam fora do contorno, para um endereço errado não esticar a área.
• Os círculos numerados são clientes agrupados. Clique para aproximar. Cliente suspenso aparece em âmbar e cliente aguardando instalação em cinza.
• POPs e equipamentos ficam por cima. Equipamento com incidente aberto fica vermelho.
• O painel à esquerda lista cada empresa com clientes ativos com endereço, suspensos, aguardando, ONUs no ar e incidentes. Clicar numa empresa filtra a tela inteira.
• Empresa sem coordenada continua na lista, com o motivo escrito. Por exemplo: os clientes ficam no sistema da filial e a federação ainda não transporta a localização.
• A busca acha empresa, POP ou equipamento com coordenada. O botão de camadas liga e desliga clientes, área atendida e infraestrutura. Com o mapa selecionado, W A S D movem e Q E giram.

O mapa depende do cadastro: só aparecem clientes com endereço geocodificado na matriz e equipamentos e POPs com coordenada.

A lista de incidentes em tempo real mostra só o que tira assinante do ar (queda em massa, queda recorrente, ONU fora, enlace fora, equipamento fora, sessão BGP caída) e o que é crítico. Cada linha junta as ocorrências do mesmo equipamento e do mesmo tipo ("3×") e mostra há quanto tempo começou a mais antiga. Clicar leva o mapa até o equipamento. "+1 sintoma do mesmo evento" indica outro incidente da mesma rede que começou a menos de 15 minutos deste. O botão assumir reconhece todas as ocorrências da linha com o seu nome. Quando alguém já assumiu, aparece o nome dessa pessoa.

P0, P1, P2 e P3

Passe o mouse no selo para ler o porquê daquela prioridade, montado só com o que o incidente mediu. A fila é ordenada pela prioridade, depois pelo que tira assinante do ar, depois pelo mais antigo.

Logo abaixo do mapa ficam a correlação (a causa raiz provável de um conjunto de incidentes, com o grau de confiança e o que ela explica) e a linha do tempo das últimas 24 horas, com um ponto por incidente: cheio se ainda está aberto, vazado se já foi resolvido.

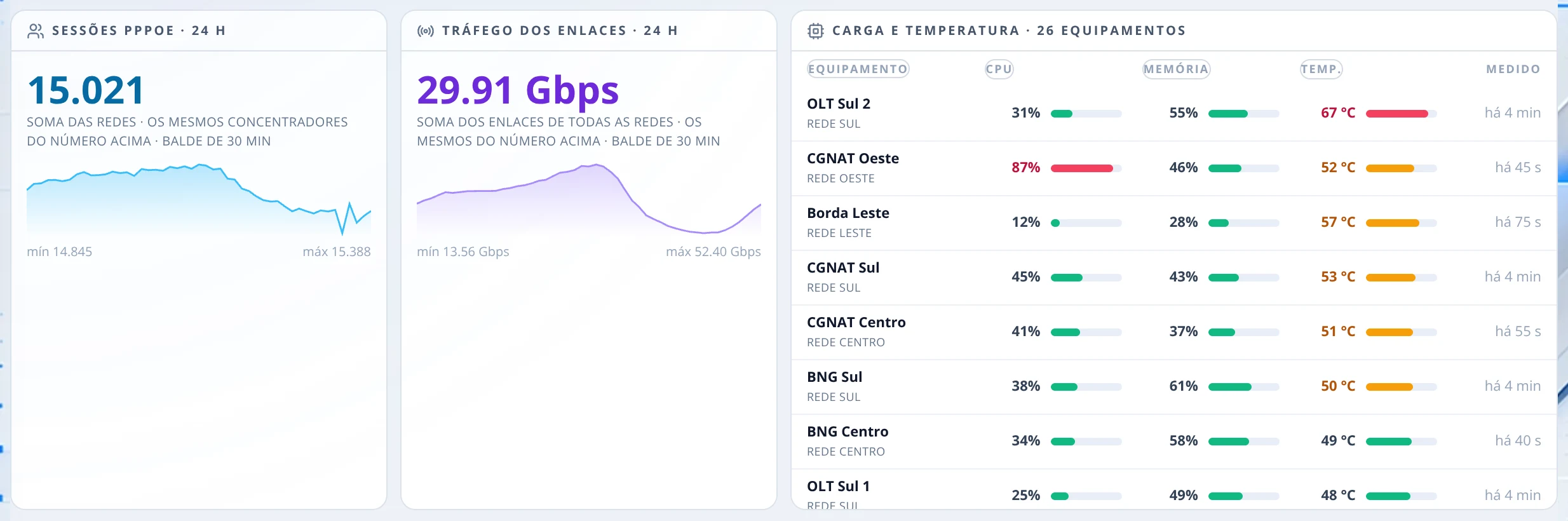

Sessões PPPoE, tráfego dos enlaces e carga

• Sessões PPPoE · 24 h: a soma dos mesmos concentradores do indicador, em intervalos de 30 minutos, com o mínimo e o máximo do período.
• Tráfego dos enlaces · 24 h: a soma dos mesmos enlaces do throughput. Equipamento com histórico curto demais sai da curva e é citado embaixo, em vez de desenhar uma queda que não houve.
• Carga e temperatura: todos os equipamentos, o pior primeiro. Pior é a maior das três cargas, com a temperatura na escala do limite de 65 °C. Clique no cabeçalho para ordenar por CPU, memória, temperatura ou nome.
• As barras ficam verdes abaixo de 65% da escala, âmbar até 85% e vermelhas acima. Na temperatura, o vermelho começa em 65 °C. Travessão é equipamento que não mede aquilo.
• A coluna Medido fica vermelha quando a última medição passou de 30 minutos.

Acima desses painéis, "Enlaces principais" mostra a interface mais carregada de cada rede. Abaixo, "ONUs no ar, por rede" mostra uma barra por rede, com a mesma escala de cores dos cartões. Rede sem ONU é listada embaixo com o motivo: rede de trânsito ou filial que ainda não federou a planta.

O que fazer agora

Para cada incidente da fila que tira assinante do ar ou é crítico (até oito), o painel mostra o tipo do alerta, o equipamento e a ação recomendada para aquele tipo. A ação é a mesma cadastrada no catálogo de alertas do sistema, por isso ela é sempre a mesma para o mesmo tipo de problema. Não é uma lista de tarefas para marcar: ela reflete o que está aberto agora e some quando o incidente é resolvido.

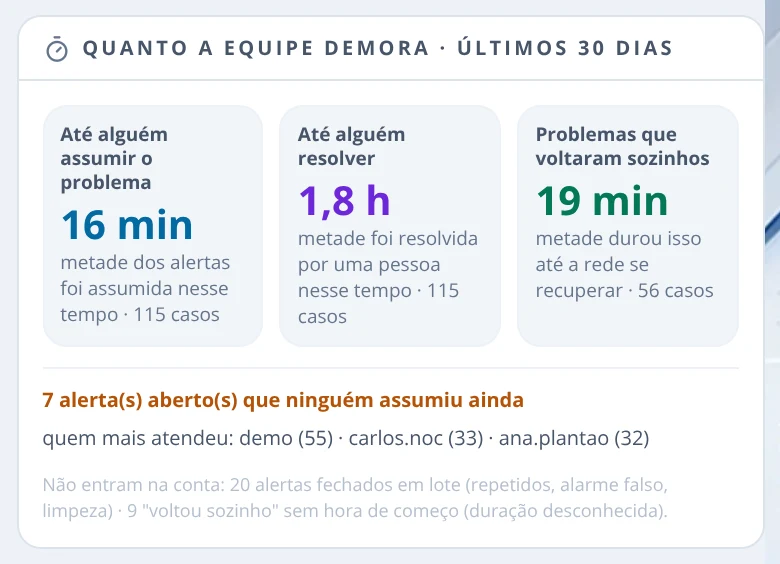

Quanto a equipe demora

• O número grande é a mediana: metade dos casos ficou dentro desse tempo. Passe o mouse para ver o tempo em que ficaram 9 em cada 10 casos. Média não é usada porque um incidente esquecido aberto por dias puxaria a conta para cima.
• Embaixo: quantos alertas estão abertos sem ninguém ter assumido e quem mais assumiu ou resolveu à mão na janela.
• Não entram na conta os alertas fechados em lote (repetidos, alarme falso, limpeza), os registros com fim antes do começo (dado inválido) e os "voltou sozinho" sem hora de começo, cuja duração é desconhecida. A linha de rodapé diz quantos ficaram de fora.
• O filtro por rede também vale para este painel.

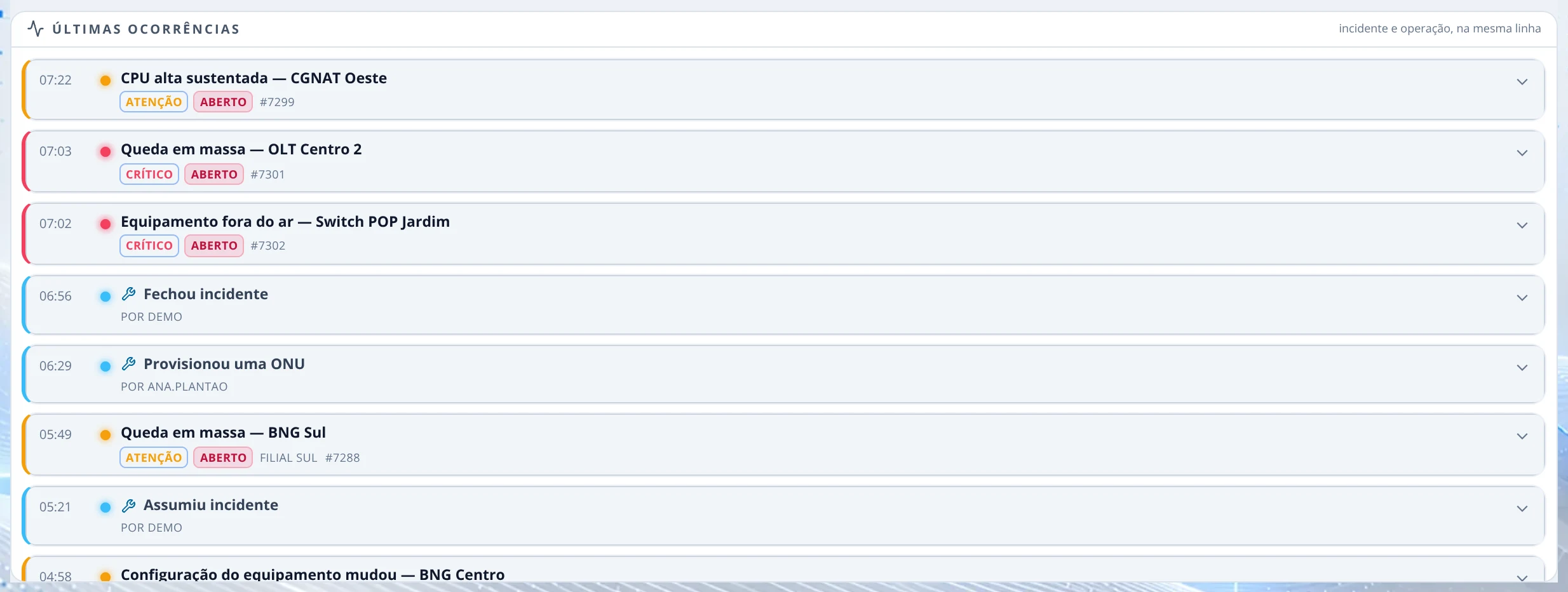

Últimas ocorrências

A lista junta as últimas 12 horas de incidentes e de operações feitas por pessoas: ONU provisionada, removida ou reiniciada, cadastro alterado, incidente assumido ou fechado. Rotinas automáticas da plataforma não entram. A cor da barra é o tipo: vermelho para crítico, âmbar para atenção, azul para operação. Juntas, a causa aparece encostada no efeito: "alguém reiniciou" logo antes de "a ONU caiu".

Como ler uma ocorrência

Clique numa ocorrência para abrir o detalhe no próprio lugar. Os horários estão sempre na hora de Brasília.

• Cabeçalho: gravidade, estado (aberto, assumido ou resolvido), número e tipo do alerta, e o título.
• Equipamento e filial (ou empresa), com quando começou, quando foi detectado, quando foi assumido e quando foi resolvido. Embaixo, há quanto tempo está aberto (ou quanto durou) e quando o aviso saiu.
• O que foi medido: a medida que disparou o alerta, o valor de antes (base), o valor no fundo, a perda, a duração da queda, a hora do fundo e a hora em que recuperou. O gráfico mostra a série com a marca de quando começou e, se houver, de quando foi resolvido.
• Classificação: o motivo, a origem (se a queda veio junto com falta de energia ou foi isolada, com a concentração por PON), o que fazer, quem atua, o histórico (normal ou atípico) e a severidade classificada.
• A faixa "O que fazer" traz a ação cadastrada para aquele tipo de alerta.
• Anotações, com autor e horário.

Quando a linha é uma operação, o detalhe mostra quem fez, quando e o registro. Se a operação cita um incidente, ele aparece logo abaixo, completo. No bloco de ações:

• Assumir: reconhece o incidente com o seu nome. Só aparece enquanto ele está aberto.
• Anotar: grava o texto do campo como anotação, com o seu nome e o horário.
• Resolver com motivo: fecha o incidente. O motivo é obrigatório.
• Silenciar (manutenção): coloca o equipamento em manutenção. Isso cala todos os alertas daquele equipamento até alguém tirá-lo da manutenção; não expira sozinho. Por isso pede motivo e confirmação, e só administrador pode usar.
• Abrir o incidente e abrir o equipamento levam às páginas completas.

O que significa "sem medir há 30 min"

Um equipamento conta como sem medir quando a última medição que chegou dele tem mais de 30 minutos. Isso não prova que ele caiu: pode ser o equipamento fora do ar, a coleta parada, uma credencial recusada ou a filial que parou de mandar o retrato. O limite é de 30 minutos porque a federação das filiais pode levar quase 20 minutos entre dois envios normais; com um limite menor, o indicador acenderia só pelo ritmo de envio.

1. Veja se há incidente aberto para o equipamento na lista em tempo real.
2. Abra o equipamento na aba Equipamentos ou na tabela da aba Parque: a coluna Medido diz há quanto tempo foi a última medição.
3. Se o equipamento responde por outro caminho, confira a coleta e as credenciais antes de despachar alguém.

O que o mural não mede

O rodapé do mural diz o que ele não sabe: latência, perda e jitter das filiais (a federação não os transporta), SLA contratual (não há janela de indisponibilidade acordada registrada) e a contagem de alertas do dia (o incidente guarda início e fim, não cada notificação). Tudo o que aparece acima do rodapé vem de leitura do parque. O selo com a versão mostra se a conferência automática feita depois da última atualização do sistema passou; passe o mouse para ver o que foi conferido.
